实施地表水水质的自动监测,可以实现水质的实时连续监测和远程监控,及时掌握主要流域重点断面水体的水质状况,预警预报重大或流域性水质污染事故,解决跨行政区域的水污染事故纠纷,监督总量控制制度落实情况。

  • 产品详情
  • 产品资料

一、简介

地表水水质自动监测站实施地表水水质的自动监测,可以实现水质的实时连续监测和远程监控,及时掌握主要流域重点断面水体的水质状况,预警预报重大或流域性水质污染事故,解决跨行政区域的水污染事故纠纷,监督总量控制制度落实情况。

及时、准确、有效是水质自动监测的技术特点,近年来,水质自动监测技术在许多国家地表水监测中得到了广泛的应用,我国的水质自动监测站(以下简称水站)的建设也取得了较大的进展,环境保护部已在我国重要河流的干支流、重要支流汇入口及河流入海口、重要湖库湖体及环湖河流、国界河流及出入境河流、重大水利工程项目等断面上建设了100个水质自动监测站,监控包括七大水系在内的63条河流,13座湖库的水质状况。

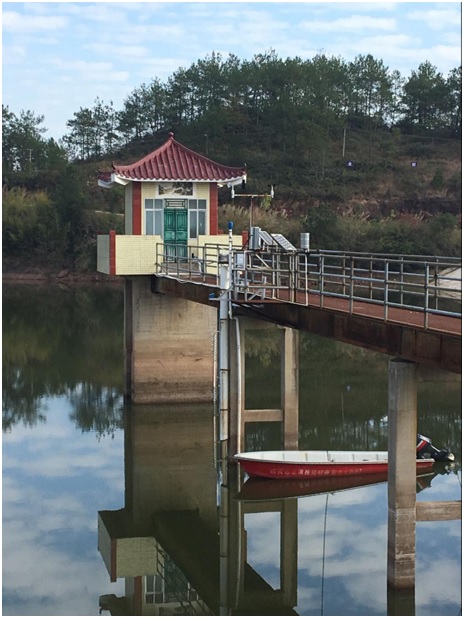

地表水水质自动监测站


二、系统组成

该系统由数据采集仪、传感器、通讯系统、上位机系统软件、供电和防雷设备组成

系统功能介绍:

1、数据采集仪:负责采集前端传感器数据,以及摄像机监测的图像、视频数据,并加以处理后通过无线通讯模块转发。

2、气象传感器:检测水位、雨量、环境温湿度、风向、风速、蒸发等气象要素,用户也可以拓展选配其它观测要素,如:PH值、电导率、溶解氧、浊度等水质要素。

3、通讯系统:提供有线通讯串口通讯(RS232、RS485)、无线GPRS通讯等通讯方式。

4、数据处理中心

4.1数据监控:可以对现场进行实时监控,将实时数据以数字、统计图、曲线等显示在软件上,客户可自由设置数据上传时间,并保存上传的数据。实时监测站点的环境因子状态。

4.2历史数据存储、查询、导出功能:软件可以根据客户设置的间隔时间来保存历史数据,并可查询相应时间内的历史数据,以各种报表方式导出。

4.3上级中心点可通过客户端模式或调用数据库来查看监测点状态,软件可根据客户需要设置相应要素报警。

4.4获取图片信息,显示当前监测站点的信息。

5、监视设备

5.1根据客户需求,可以配套多种户内、户外显示屏。

5.2在监控点处,安装摄像头,显示当前监测点的状态,并将其发送到数据中心。

6、供电和防雷设备

6.1多种供电选择方案,适合各类不同环境,实现对现场气象站供电。

6.2系统采用防雷击设计,可最大程度避免或减少雷击造成的影响。

6.3控制系统采用低功耗设计方案,使用太阳能供电

三、常用气象要素

名称

测量范围

分辨率

准确度

大气温度传感器

-40~80℃

0.1℃

±0.2℃

大气湿度传感器

0~100%RH

1%RH

±3%RH

大气压力传感器

10~1100mbar

0.1hpa

±0.3hpa

风速传感器

0~70m/s

0.1m/s

±(0.3+0.03V)m/s

风向传感器

0~360°

±3°

降雨量传感器

0~999.9mm

0.2mm

±4%

蒸发传感器

0~100mm

0.1mm

±1%

水位传感器

0-100m


±0.5%FS

水质要素

名称

测量范围

分辨率

准确度

PH值传感器

0-14PH


±0.02PH

溶解氧传感器

0-20mg/L


±2%F.S.

在线电导率/盐度传感器

0-2000uS/cm


±1.5%F.S

浊度传感器

0-1000NTU


±0.3NTU

氨氮传感器

0-1000mg/l NH4-N(不低于100ppm)


测量值的±5%,或者±0.3mg/L

选配

项目名称

备注

配置

数据记录仪

显示、采集、记录、通讯各个传感器数据

必配*

风杆

固定保护箱、防辐射罩、各个传感器

2米、3米、5米、6米(可根据客户需求定制)

选配

保护箱(不锈钢)

放置数据记录仪
如配有太阳能电池系统,也可放置太阳能控制器、蓄电池
如配有GPRS DTU,也可放置GPRS模块、GPRS电源

必配*

供电方式

220V   交流

选配

12V   直流

选配

太阳能供电系统(含太阳能电池板、控制器、蓄电池)

选配

LED显示屏(户外)

双行单红户外LED显示屏;每行显示8个汉字;

壁挂式尺寸:1370mm*410mm*90mm

选配

GPRS DTU

含GPRS模块、GPRS电源、天线;SIM卡用户自购;
用于远距离无线方式将信号转到用户电脑上;

通讯距离不限

选配

RS485/RS232转换器

成对使用; 用于1公里内有线方式将信号转到用户电脑上

选配

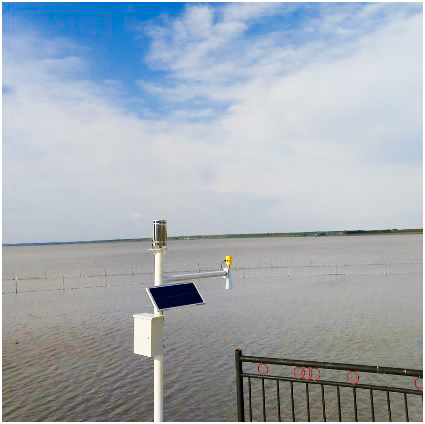

 地表水水质自动监测站
