空气中的分子态氧溶解在水中称为溶解氧,用每升水里氧气的毫克数表示。水中溶解氧的多少是衡量水体自净能力的一个指标。



  • 产品详情
  • 产品资料

一、概述

1.溶解氧简介

空气中的分子态氧溶解在水中称为溶解氧,用每升水里氧气的毫克数表示。水中溶解氧的多少是衡量水体自净能力的一个指标。

2.工作原理

一体式在线荧光法溶解氧传感器是基于物理学中特定物质对激发荧光的猝熄原理设计制作而成。发光二极管(LED)发出的蓝光照射在荧光帽内表面的荧光物质上,内表面的荧光物质受到激发,发出红光,通过检测红光与蓝光之间的相位差,并与内部标定值比对,从而计算出氧分子的浓度,经过温度自动补偿输出最终值。

3.应用场景

广泛应用石油、化工、造船、钢铁等工业现场的气体环境的检测。

二、技术参数

测量原理

荧光法

量程范围

0~20mg/L;;0~45℃

分辨率

0.01mg/L,0.1℃

精度

溶解氧:±2%FS;温度:±0.5℃

工作条件

温度:0~45℃;压力<0.2MPa

温度补偿

自动温度补偿(PT1000)

供电

12VDC~24VDC ±10%

信号输出

RS-485(Modbus/RTU)

安装方式

浸入式安装

线缆长度

5米,其它长度可定制

功耗

<0.5W

防护等级

IP68

荧光帽寿命

一年(正常情况下)

外壳材料

POM和316L不锈钢

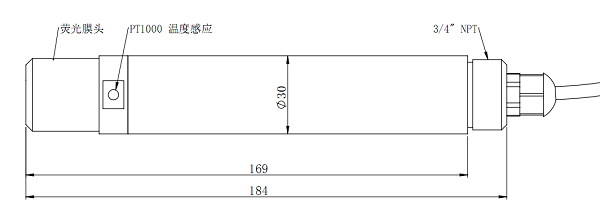

三、外形尺寸

NH157在线荧光法溶解氧传感器

四、安装固定

 NH157在线荧光法溶解氧传感器

五、仪器保养

1.维护日程和方法

1.1维护日程

与电化学原理的溶解氧探头技术不同,荧光法溶解氧探头不会消耗氧,不需要频繁地进行清洗(除了应用于粘性液体中时)。

维护任务

建议维护频率

清洗传感器

每30天清洗一次

检查传感器和荧光帽是否损坏

每30天检查一次

更换荧光帽

每年更换一次

校准传感器(如主管部门有要求)

根据主管部门所要求的维护日程进行

注:上表中的维护频率只是建议,请维护人员根据传感器的实际使用情况来清洗传感器;但是, 荧光帽的更换频率,建议每年一次。

1.2维护方法

传感器外表面:用自来水清洗传感器的外表面,如果仍有碎屑残留,用湿润的软布进行擦拭, 对于一些顽固的污垢,可以在自来水中加入一些家用洗涤液来清洗。

a.荧光帽外表面:除去传感器前端的防护罩,用清水冲洗传感器光窗上的污物,最后再将罩子罩上;如果需要擦拭,请用软布并小心力度及用力方向;如果对荧光膜层造成划痕,传感器将无法正常工作。

b.荧光帽内表面:如果水汽或灰尘侵入到了荧光帽的里面,清洁步骤如下:

取下荧光帽;

用自来水冲洗荧光帽的内表面;

对于含脂肪和油的污垢,用加了家用洗涤液的温水清洗;

用去离子水冲洗荧光帽的内表;

用干净的无绒布轻轻擦干所有表面,放在干燥的地方让水分完全蒸发。

c.检查传感器的线缆:正常工作时线缆不应绷紧,否则容易使线缆内部电线断裂,引起传感器不能正常工作。

d.检查传感器的外壳是否因腐蚀或其他原因受到损坏。

e.荧光帽日常保存:不使用时放在带有湿润海绵的防护罩里,让传感器长期保持湿润状态。如传感器荧光帽头部长期是干燥状态,会产生测量结果的漂移,需要在水中浸泡48小时再使用。
