NHGH09光合有效辐射系列传感器采用光学材料窗口,铝合金壳体结构

  • 产品详情
  • 产品资料

NHGH09光合有效辐射系列传感器采用光学材料窗口,铝合金壳体结构;具有结构坚固、密封性好、使用寿命长、测量精度高、稳定性好,传输距离长、抗外界干扰能力强等特点,符合WMO世界气象组织规范(CIMO Guide)。可广泛用于环境、农业、养殖业、温室、实验室等各类需光合有效幅射测量的场合。

一、技术参数

型号

NHGH09AU
NHGH09BU

NHGH09AI
NHGH09BI

NHGH09AR
NHGH09BR

光谱范围

400nm~700nm

精确度

±5%rdg+10dgts

±5%rdg+10dgts

线性度

±2%

±2%

余弦响应

≤10%

≤10%

量程

A:0~2500umol/m2·s
B:0~2000W

输出信号

DC 0~2V

4~20mA电流环

RS485

灵敏度

A:160uV/umol /m2·s
B:1000uV/W/m2

A6.4uA//umol /m2·s
B:0.8uA/W/m2


输出值计算

输出值=电压(uV)/灵敏度

输出值=(电流uA-4000uA)/灵敏度

Modbus-RTU协议

接线定义

红:电源+或NC
绿:GND
黄:信号输出

二线制电流环、不分极性

红:电源+
绿:GND
黄:RS485A
蓝:RS485B

功耗

≤15mW@5V

≤24mW@12V

≤25mW@5V

工作电压

DC 4~24V

DC7.5V~36V

DC 4~24V

工作湿度

0~100RH

工作温度

-40~80℃

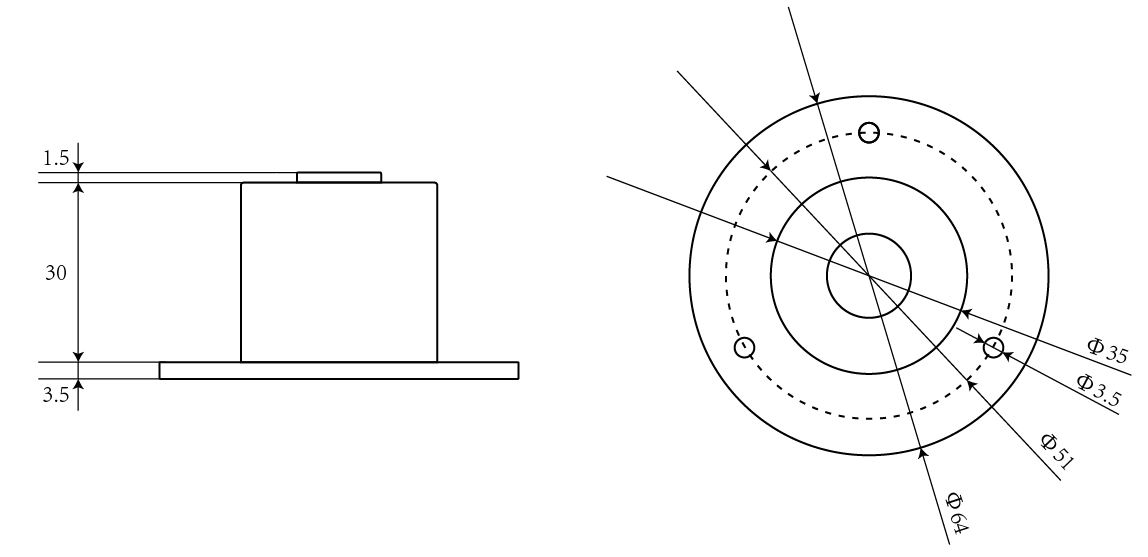

二、外型尺寸(传感器出厂线长1.5米)



NHGH09光合有效辐射传感器


三、固定方式

采用法兰安装方法,底盘φ51mm的圆周上开三个φ4.5mm的安装孔(见图),使用φ4螺栓将其紧紧固定在支架上,使整套仪器保持在最佳水平度,确保数据的准确性。

四、使用注意事项

警告:不按线序接线,可能造成该设备及连接该设备的仪器损坏

使用前请先完整阅读本说明书

正确连接设备线路

五、维护和保养

本仪器是具有优良设计和功能原理的科技产品,应注意维护和保养。下列建议将帮助您有效地使用保养服务:

使用仪器时请将各连接部位固定牢固,避免仪器的损坏

粗暴的对待仪器会毁坏内部电路板及精密结构

使用清洁、干燥的软布清洁仪器外部


备注:如有其他要求,请联系客服定制。
