该表用来测量光谱范围为0.3-3μm的太阳总辐射,也可用来测量入射到斜面上的太阳辐射,如感应面向下可测量反射辐射

  • 产品详情
  • 产品资料

一、用途

该表用来测量光谱范围为0.3-3μm的太阳总辐射,也可用来测量入射到斜面上的太阳辐射,如感应面向下可测量反射辐射,如加遮光环可测量散射辐射。因此,它可广泛应用于太阳能利用、气象、农业、建筑材料老化及大气污染等部门做太阳辐射能量的测量。
二、工作原理

该表为热电效应原理:感应元件采用绕线电镀式热电堆,其表面涂有高吸收率、高发射率的黑色涂层,其涂层可保证仪表的方位响应和余弦响应的偏差很小。热接点在感应面上,而冷结点则位于机体内,冷热接点产生温差电势。然后换算成辐射通量密度。

防风玻璃半球罩的选择:采用美国JGS3石英玻璃,在透过波长为350~2600纳米的范围内,玻璃均匀平滑地保持0.95以上的透过率。防风玻璃罩为双层,内罩对红外波段有隔绝功能,这样可以使辐射测量仅限于短波部分,内罩同时可以隔绝外罩的红外辐射。

仪表内安放了精密器件组成的集成电路,对仪器输出的非线性进行了补偿,减小仪表受温度和非线性的影响。

三、技术参数

测量范围

0~2000W/m2

信号输出

0~20mV

波长范围

280nm~3000nm

灵敏度

7~14μV/w.m-2

响应时间

≤30秒(99%)

内阻

230Ω

稳定性

±2%(一年灵敏度变化率)

余弦

≤±3%(太阳高度角10°时对理想值的变差)

温度特性

±2%(-20℃~+40℃)

非线性

±2%

重量

2.5kg

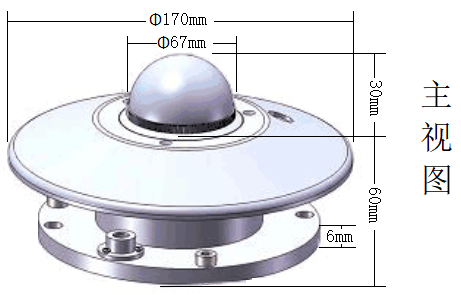

四、外形尺寸

NHZF51总辐射传感器

 五、安装与使用

该表应安装在四周空旷,感应面以上没有任何障碍物的地方。然后将辐射表电缆插头正对北方,调整好水平位置,将其牢牢固定,再将总辐射表输出电缆与记录器相连接,即可观测。最好将电缆牢固地固定在安装架上,以减少断裂或在有风天发生间歇中断现象。

六、注意

1、总辐射表是气象台站进行辐射观测最常用的仪器,首先要考虑的是安装场地的条件,要使玻璃半球罩上半部没有障碍物遮挡,使整个半球的辐射都来自于天空,要保证障碍物不遮挡直接太阳辐射,因此在仪器的正东和正西方应当有较好的观测条件。

2、将辐射表水平安装在观测平台上,使表输出插头朝北,调好水平并固定,再把总表输出线与记录仪连接。

3、下冰雹时应停止观测,扣上保护盖。为保证数据准确,观测人员应定期擦拭玻璃罩上尘土,如发现干燥剂硅胶粒变色应及时更换。
