外型小巧轻便,美观坚固,便于携带和组装,风向标形状设计合理,对自然界大气风向具有准确的定位作用。

  • 产品详情
  • 产品资料

一、功能特点

外型小巧轻便,美观坚固,便于携带和组装,风向标形状设计合理,对自然界大气风向具有准确的定位作用。

主要采用优质聚合物碳纤维为原材料,具有良好的防腐、防侵蚀等特点,能够保证仪器长期使用不起锈,同时配合内部顺滑的轴承系统,确保了信息采集的精确性。

适用范围:

该传感器可测量室外环境中的风向,可以测量以标签北为起点的0-360度的自然界风向,具有很高的性价比。该仪器广泛用于环保、气象、农业、林业、水利、建筑、科研及教学等领域。

◆体积小,重量轻,野外携带安装极为方便,防水防震结构设计,可在野外全天候使用

◆检测精度高,系统采用低功耗环保节能设计,数字处理技术

◆量程宽,稳定性好

◆数据信息显示线性度好,信号传输距离长,抗外界干扰能力强

二、技术参数

型   号

电压

电流

485

量   程

A量程:0~359度

精确度

±3度

分辨率

1度

启动风力

0.2~0.4 m/s

输出信号

0~5V

4~20mA

RS485

航空插座

3芯

3芯

4芯

计算公式

风向值=输出电压/5V×359

风向值=(输出电流-4mA)/16×359

通信协议:Modbus-RTU

工作电压

默认7-24V

可定制其它工作电压

7~24VDC

7~24VDC

可定制5V

工作湿度

0~100RH

工作温度

-40~80℃

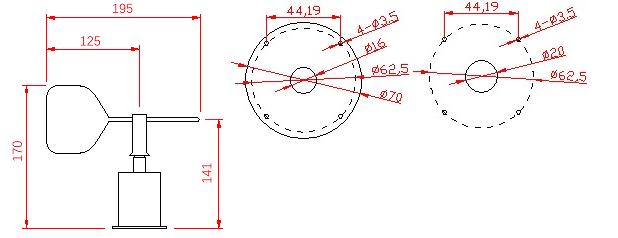

三、结构尺寸


NHFX81风向传感器


四、固定方式

采用法兰安装方法,螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上,底盘Φ66mm,在Φ62.5mm的圆周上开四个均Φ3.5mm的安装孔使用螺栓将其紧紧固定在支架上,使整套仪器保持在最佳水平度,确保风向数据的准确性,法兰连接使用方便,能够承受较大的压力。

注意:请在安装调试时必须将立柱上的箭头对准实际正北方(可用指南针协助)如下图所以,黑色风向传感器上贴印有黑色箭头的白色标签;
