气温即空气温度,是表示空气冷热程度的气象要素。气象学中的气温,是指在野外空气流通、不受太阳直射下测得的空气温度(一般在百叶箱内测定)

  • 产品详情
  • 产品资料

一、关于气温气湿

气温即空气温度,是表示空气冷热程度的气象要素。气象学中的气温,是指在野外空气流通、不受太阳直射下测得的空气温度(一般在百叶箱内测定)

气湿即空气湿度,是表示空气中水汽含量和湿润程度的气象要素。地面空气湿度指地面气象观测规定高度(即1.25~2.00米,国内为1.5米)上的空气湿度。是由安装在百叶箱中的湿度仪器所测定的。

二、产品简介

NH211系列气温气湿传感器采用进口传感核心,防水外壳;具有结构坚固、使用寿命长、测量精度高、稳定性好、微功耗、传输距离长、抗外界干扰能力强等特点,符合WMO世界气象组织规范(CIMO Guide)。可广泛用于气象、环境、农业、养殖业、温室、实验室等各类需气温、气湿、气压测量的场合。特别适用于室内及高湿环境下使用。

本系列带RS485接口的传感器可选气温、气湿中的任一或全两项的集成一体传感器,性价比更高,安装、布线更方便。

三、技术参数

传感器

气温

气湿

量程

-40℃~60℃

-50℃~80℃

0%~100%

精确度

±0.2℃

±3%

本系列所有传感器都可选择以下3种输出接口:

接口后缀

U2

I

R

输出信号

DC 0-2V

4-20mA电流环

RS485

输出值计算

(注)

输出值=(输出电压mV/2000mV)×量程+量程起始值

输出值=((输出电流mA-4mA)/16mA)×量程+量程起始值

Modbus-RTU协议

接线定义

1Pin红:电源

2Pin绿:GND

3Pin黄:信号输出

3Pin黄:二线制电流环、不分极性

4Pin蓝:二线制电流环、不分极性

1Pin红:电源+

2Pin绿:GND

3Pin黄:RS485A

4Pin蓝:RS485B

功耗

≤20mW@5V

≤240mW@12V

≤30mW@5V

工作电压

DC 4~24V

DC7.5V~36V

DC 4~24V

注:量程=量程最大值-量程最小值。

四、选型表

型号

功能

量程

输出信号

说明

NH211

W

-40~60

-U2

气温传感器,电压输出

NH211

W

-50~80

-U2

气温传感器,电压输出

NH211

W

-40~60

-I

气温传感器,电流输出

NH211

W

-50~80

-I

气温传感器,电流输出

NH211

W

-50~80

-R

气温传感器,RS485输出

NH211

S

0~100

-U2

气湿传感器,电压输出

NH211

S

0~100

-I

气湿传感器,电流输出

NH211

S

0~100

-R

气湿传感器,RS485输出

NH211

WS


-R

气温、气湿一体传感器,气温-50~80,气湿0~100,485输出形式

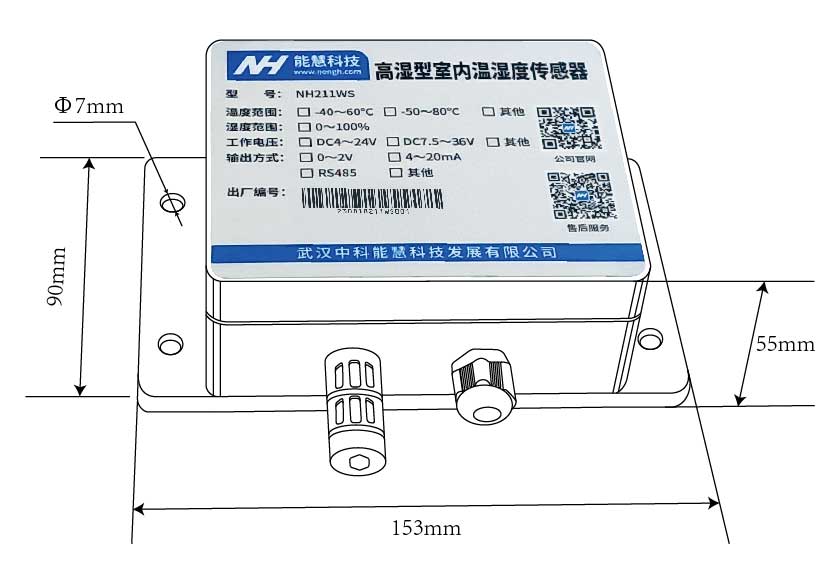

五、外形尺寸

NH211WS高湿型室内温湿度传感器



六、使用注意事项

不按线序接线,可能造成该设备及连接该设备的仪器损坏

输入电压超过该设备的最大接入电压时,将造成该设备的损坏

使用前请先完整阅读本说明书

七、维护和保养

本仪器是具有优良设计和功能原理的科技产品,应注意维护和保养。下列建议将帮助您有效地使用保养服务:

使用仪器时请将各连接部位固定牢固,避免仪器的损坏

粗暴的对待仪器会毁坏内部电路板及精密结构

使用清洁、干燥的软布清洁仪器外部

注:其它输出型式可以定制。
