农业无线物联网,即在农业生产系统中,运用无线物联网系统的温度传感器、湿度传感器、土壤温度传感器、土壤水分传感器、土壤PH值传感器、光传感器、CO2传感器等设备...

  • 产品详情
  • 产品资料

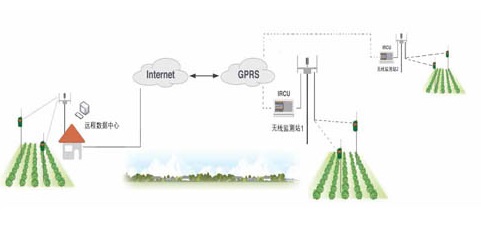

一、农业无线物联网概况

      农业无线物联网,即在农业生产系统中,运用无线物联网系统的温度传感器、湿度传感器、土壤温度传感器、土壤水分传感器、土壤PH值传感器、光传感器、CO2传感器等设备,检测环境中的温度、相对湿度、PH值、光照强度、土壤养分、CO2浓度等物理量参数,通过各种仪器仪表实时显示或作为自动控制的参变量参与到自动控制中,保证农作物有一个良好的、适宜的生长环境。远程监控的实现使技术人员在办公室就能对多个农业生产的环境进行监测。采用无线网络来测量获得作物生长的最佳条件,可以为农业生产精准调控提供科学依据,达到增产、改善品质、调节生长周期、提高经济效益的目的。减少对大型农业机械使用的限制。

      在无线物联网推动发展下的新农业将逐渐地从以人力为中心、依赖于孤立机械的生产模式转向以信息和软件为中心的生产模式,从而大量使用各种自动化、智能化、远程控制的生产设备。

无线墒情监测系统

二、项目目的

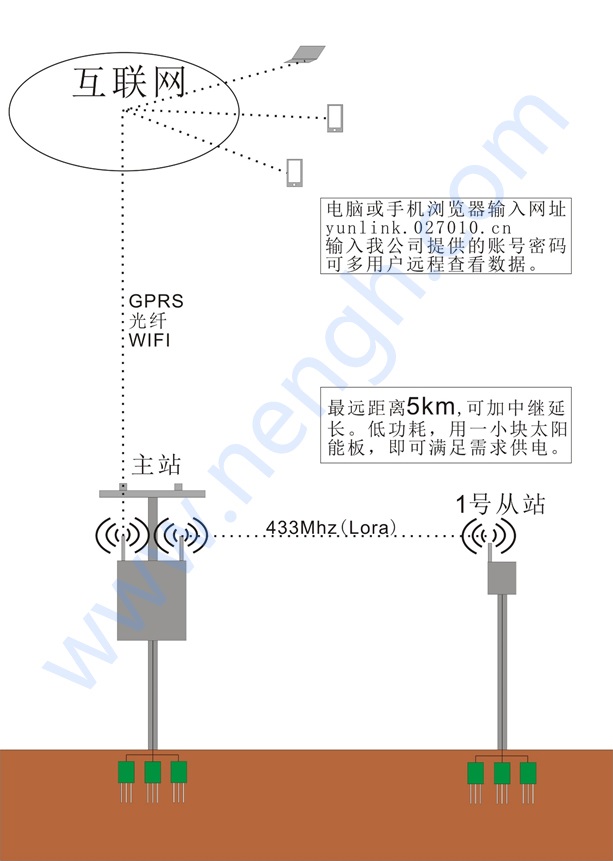

       实现对大气温度、湿度、气压、土壤温度、湿度、土壤PH、土壤氨氮、土壤硝铵、土壤钾离子的实时监控与记录,并通过无线方式上传到互联网。可远程,多用户查看数据。

       使用无线传感器避免了在农业生产中对大型农业机械的使用限制,减少了布线成本,方便维护。

三、方案特点

3.1 覆盖面广

        信息管理、网络建设和各种专业应用软件和硬件设备,在本项目运营过程中实现全覆盖,为本项目各项业务,提供技术支撑。

3.2 集成度高

       智慧农业集成管理系统和无线物联网系统之间实现信息共享、网络互通、功能协同和子系统协调等联动控制

3.3 稳定可靠

       系统运行稳定可靠、实用性强,安全性高,故障率低。

3.4 操作简易

       用户操作界面简易友好,操作简便,内部管理可查询本项目智能化系统综合信息,预留网络远程接口。

3.5 兼容性强

       计算机平台的兼容性:包括计算机主机及终端、网络硬件、操作系统软件;

       软件支撑平台的兼容性:包括数据库、网络支撑软件和应用系统开发工具;

       应用系统的兼容性:农业管理系统,安防监控及自动化控制系统等;

       设备与产品的兼容性:选用的设备及产品具有模块化、互换性和可扩展性。

3.6 硬件稳定先进

       本项目智能化系统的硬件包括:通讯网络设备、计算机、电子设备、监控系统器材、计量仪表等。系统硬件具有先进性,避免了短期内因技术陈旧造成整个系统性能偏低而过早淘汰。在充分考虑先进性的同时,硬件系统也立足于用户对整个系统的具体需求,优先选择那些采用先进和成熟技术,具有可扩展及实用性强的设备和产品,最大限度地发挥投资效益。无论是监控系统设备器材,还是通讯网络设备,都具有良好的开放性。

       数字化的目的是实现设备资源和信息资源的共享,网络融合,功能协同,因此计算机和网络系统本身应具有开放性,并应能够提供标准和开放的接口和通讯协议。用户可根据需求,对本系统进行拓展或升级。计算机和网络系统相关产品的选择以先进性和适用性为基础,同时考虑了其兼容性和扩展性。系统设备优先选择采用了国际标准设计、生产的标准化设备产品,避免了因兼容性差而造成系统难以升级或拓展。

      系统的硬件充分考虑了未来的可升级性。在本项目的基础上集成管理、物业管理及设施管理智能化系统的规模和自动化程度可以不断扩大和提高,以满足用户不断的需求变化。

无线墒情监测系统

四、常用气象要素

要素测量范围分辨率准确度备注
大气温度-50~80℃0.1℃±0.2℃选配
大气湿度0~100%RH1%RH±3%RH选配
大气压力100~1100hP0.1hP0.1%FS选配
风速0~60m/s0.1m/s±(0.3+0.03V)m/s选配
风向0~359°±3°选配
降雨量0~999.9mm0.2mm±4%选配
水面蒸发0~100mm0.1mm±1%选配
总辐射0~2000W/m21W/m2±5%rdg+10dgts(0~2k,2k~20k,20k~200k)选配
光照度0~200000 Lux1Lux±5rdg+10dgts选配
光合有效0~2000W1W±5%rdg+10dgts选配
紫外线辐射0~200W/m2
±5rdg选配
土壤水分0~100%0.1%±3%选配
土壤温度-40~80℃0.1℃±0.5℃选配
土壤盐分0-10000mg/L0-10000mg/L内10mg/L,100000-20000mg/L内50mg/L0-10000mg/L范围内为±3%,10000-20000mg/L范围内为±5%选配
土壤PH值0~140.01±0.1选配
土壤钾离子0~1000mg/L
±0.01mg/L选配

 五、配件

项目设备名称备注配置
无线数据记录仪气象数据记录仪显示、采集、记录、通讯各个传感器数据必配*
供电方式220V 交流给气象站供电选配
12V 直流选配
太阳能供电系统选配
数据通讯无线微波电台通讯距离0-1000m必配*
无线GPRS通讯距离不限
网口模块通讯距离不限
WIFI模块通讯距离不限
云服务物联网服务器可在任何PC端、手机端随时查看数据;必配*
固定支架气象风杆:1米--10米(可根据客户需求定制),放置气象设备必配*
便携支架(不锈钢),放置气象设备
保护箱(不锈钢)放置数据记录仪

如配有太阳能电池系统,也可放置太阳能控制器、蓄电池

如配有GPRS DTU,也可放置GPRS模块、GPRS电源

必配*
