一、概述
一体式在线总氮传感器采用基于PVC膜的铵离子选择电极和硝酸根离子选择电极制作而成,用于测试水中的氮元素含量,确保测试做到快速、简单、精确和经济。本用户手册中详细介绍了总氮传感器的技术参数、使用维护和通讯协议等内容。
信号输出:RS-485总线,Modbus RTU协议、4-20 mA电流输出,方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备。
专利的铵离子和硝酸根离子电极,内部参比液在至少100 KPa(1 Bar)的压力下,极其缓慢的从微孔盐桥中渗出。这样的参比系统非常稳定,电极寿命比普通工业电极寿命更长。
易于安装:3/4 NPT管螺纹,便于沉入式安装或安装在管道和罐体。IP68防护等级。
二、技术参数
名称
| NH177在线总氮传感器 |
测量原理 | 离子选择电极法 |
测量范围 | 0~100.00 mg/L |
准确度 | 读数的±10% |
分辨率 | 0.1 mg/L |
校准方式 | 两点校准 |
供电方式 | 12~24V DC |
输出形式 | 电压0~5V;电流4~20mA;RS232;RS485 |
仪器线长 | 标配5m |
工作环境 | 0~40℃,<0.1 MPa,5~9 pH |
功耗 | 0.2W |
壳体材质 | 防水塑料外壳 |
防护等级 | IP68 |
安装方式
| 投入式安装,3/4 NPT |
尺寸 | 185*直径40mm
|

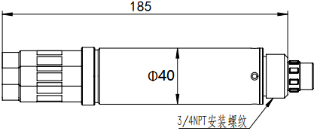

三、外形尺寸

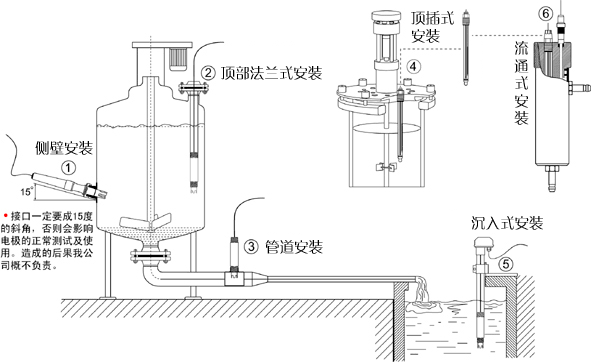

四、安装方式

注意:传感器安装时不能倒置或水平安装,至少倾斜15度角以上安装。
五、使用注意事项
在测试前,传感器应在活化液中浸泡24小时,活化完成后,在去离子水中清洗干净。电极长期(两周以上)不使用要干燥储存,电极的感应元件应该套入保护帽中。
检查接线端子处是否干燥,如有沾污,请用无水酒精擦拭,吹干后使用。应避免长期浸泡在蒸馏水或蛋白质溶液中,并防止与有机硅油脂接触。使用时间较长的电极,它的PVC膜可能变成半透明或附有沉积物,此时可用蒸馏水(或去离子水)冲洗。电极使用时间较长,出现测量误差时,须进行校正。
当用以上方式对电极进行维护和保养时仍不能进行标定和测量时,说明电极已经失效,请更换电极。
