一、概述
NHCJY2802无线数据记录仪可用于风速、风向、气温、气湿、气压、全辐射、雨量、蒸发、土壤温度等 各类气象要素数据采集，时实上传数据，无线数据传输。
无线数据采集器采用嵌入式技术，模块化设计，可根据用户需要（测量的气象要素）灵活增加或减少相应的模块和传感器，任意组合， 方便、快捷的满足各类用户的需求。
采集仪采用高度集成结构，内置太阳能供电系统、数据采集、实时时钟、无线数据通讯等功能，外壳防水、防尘、抗紫外线设计。体积小巧、安装方便。
该无线数据记录仪有技术先进，自带显示屏，测量精度高，数据容量大，遥测距离远，人机界面友好，可靠性高的优点，无线数据记录仪广泛用于气象、 海洋、环境、机场、港口、工农业及交通等领域，也适合学校和科研机构使用。
二、无线数据记录仪特点
●整机功耗低，自带太阳能供电系统，待机时间长；
●尺寸小，重量轻，密封防水，抗紫外线设计；
●可预留6个航空插座接口，最多可采集12要素，可定制扩展更多要素；
●中国电信NB-IOT数据传输方案；
●带LCD显示屏，可在本地查看实时数据；
●免费提供云平台，可查看下载历史数据，可对接数据到用户平台；
●实时时钟，数据存储容量大，数据存储间隔可定制；
●配备安装支架，安装方便，现场只需准备立杆基座。
三、无线数据记录仪技术参数
NB运营商 | 中国电信（需要安装点有电信信号） |
保存间隔 | 默认10分钟，10分钟至24小时可设置 |
电池容量 | 2200mAh |
太阳能板功率 | 2W |
平均功耗 | 5~15mW（含传感器） |
显示 | LCD显示屏带背光，64×128点阵，中文显示； |
固定显示 | 除采集通道外，还固定显示电池电压、信号强度； |
防护等级 | IP68 |
工作温度 | -50~80℃ |
工作湿度 | 0~100%RH |
LCD 屏 | 64×128 点阵，汉字显示 |
按键 | 6个按键 |
自动存储数据 | (以5通道数据计算，可存524288条) 每1分钟保存一次，可存365天；每10分钟保 存一次，可存10年；每小时保存一次，可存60年 |
| 体积 | 150mm×150mm×97mm |
| 重量 | 约0.6kg（不含支架） |
四、传感器接口
传感器引线从外壳穿入后，采用免螺丝PCB压线端子，连接到采集器。 接线定义如下。
接线定义 | 线颜色 | 485接口 | 风速接口 | 雨量接口 |
1 | 红 | DC 5V | DC 5V | / |
2 | 绿 | GND | GND | / |
3 | 黄 | 485 A | 脉冲输入 | 脉冲输入 |
4 | 蓝 | 485 B | / | 脉冲输入 |

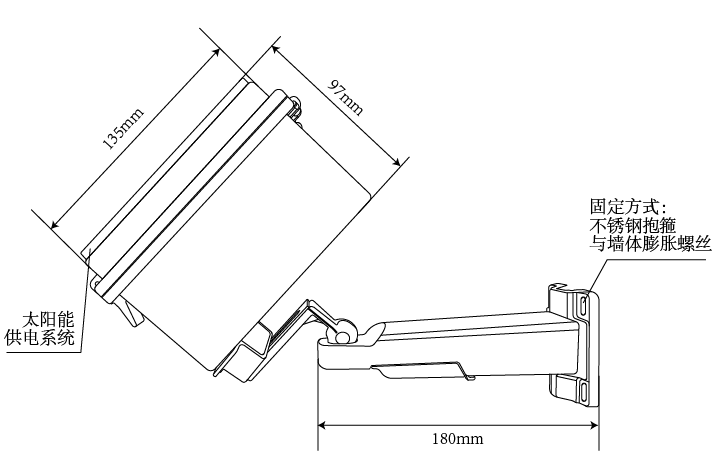

五、无线记录仪尺寸以及安装示意图
