NH203T光照度传感器探头具有使用寿命长、测量精度高、稳定性好,等特点。可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等各类室内外光线强度测量

  • 产品详情
  • 产品资料

一、产品简介

NH203T光照度传感器探头具有使用寿命长、测量精度高、稳定性好,等特点。可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等各类室内外光线强度测量。

二、功能及特点

1、低功耗:1mA典型值;

2、宽工作电压:3.3V ~24V;

3、超宽测量范围,最大到200,000lx;

4、多量程可选择,分别为0 ~2,000lx,0 ~20,000lx,0 ~200,000lx;

5、接线简单,几乎无需外围元件。

三、管脚定义

表1 管脚功能表NHZD203T光照度传感器探头

脚号

名称

功能

特征

1

VDD

电源正

3.3V~15V

2

VCC

3.3V输出

模块可输出3.3V,不大于20mA供外部电路使用

3

GND

电源负


4

VOUT

电压输出

输出0~2V对应相应照度

5

C1

量程选择1

选择量程见表2

6

C2

量程选择2

选择量程见表2

7、8

NC

没有连接

悬空或接地

表2 量程选择和灵敏度

C1

C2

量程

灵敏度

悬空

低电平

0~2,000lx

1000uV/lx

低电平

悬空

0~20,000lx

100uV/lx

悬空

悬空

0~200,000lx

10uV/lx

四、技术参数

精确度

±5%rdg+10dgts(0~2k,2k~20k,20k~200k)

线性度

±2%

量程

最大0-200,000lx,可选择

输出值计算

输出值(lx)=电压(uV)/灵敏度(见表2)

温度工作

-40~85℃

湿度工作

0~100RH

五、电气参数

符号

参数

最小值

典型值

最大值

单位

V∞

工作电压

3.3V


24V

V

VIL

C1、C2输入‘L’

0


0.4

V

VOUT

电压输出

0


2

V

V∞

工作电流


1

5

mA

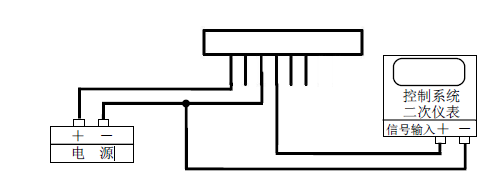

六、接线方式

NHZD203T光照度传感器探头

七、外形尺寸图

NHZD203T光照度传感器探头
