一、产品简介
NH207照度传感器/系列采用进口传感核心，ABS塑料外壳结构；NH207数字照度传感器外观小巧，具有安装方便、使用寿命长、测量精度高、稳定性好、微功耗、传输距离长、抗外界干扰能力强等特点。
NH207数字照度传感器采用密封防水封装，特别适合农业、养殖业、地下车库、办公、商场等环境下使用。
NH207数字照度传感器使用标准RS485接口，具有量程自动转换功能，如照度在2000lx以内时，照度传感器自动转到0~2k量程；照度在2，000~20，000lx之间时，照度传感器自动转为0~20k量程；照度大于20，000lx时，照度传感器自动转为0~200k量程。
NH207照度传感器又称光强传感器，可见光照度传感器可配置本厂光照度仪使用。
二、技术参数
传感器 | 照度传感器 |
量程 | 0-2klx、0-20klx、0-200klx |
精确度 | ±5％(0～2k,2k～20k,20k～200k) |
分辨率 | 1 |
本系列传感器可选择以下3种输出接口
接口后缀 | U2 | I | R |
输出信号 | DC 0-2V | 4-20mA电流环 | RS485 |
输出值计算(注) | 输出值=（输出电压mV/2000mV）×量程+量程起始值 | 输出值=（（输出电流mA-4mA）/16mA）×量程+量程起始值 | Modbus-RTU协议 |
接线定义 | 红：电源
绿：GND
黄：信号输出 | 红：二线制电流环、不分极性
蓝：二线制电流环、不分极性 | 红：电源+
绿：GND
黄：RS485A
蓝：RS485B |
功耗 | ≤20mW@5V | ≤240mW@12V | ≤30mW@5V |
工作电压 | DC 4～24V | DC 7.5V～36V | DC 4～24V |
注：量程=量程最大值-量程最小值。

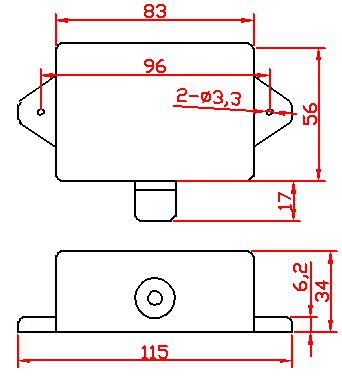

三、外形尺寸
四、选型表
型号 | 功能 | 量程 | 输出 | 说明 |
NH207 | Z | 0~200k | -R | 照度传感器量程，0~200k量程自动转换，485接口 |
NH207 | Z | 0~2k | -U2 | 照度传感器量程0~2k电压输出 |
NH207 | Z | 0~20k | -U2 | 照度传感器量程0~20k电压输出 |
NH207 | Z | 0~200k | -U2 | 照度传感器量程0~200k电压输出 |
NH207 | Z | 0~2k | -I | 照度传感器量程0~2k电流输出 |
NH207 | Z | 0~20k | -I | 照度传感器量程0~20k电流输出 |
NH207 | Z | 0~200k | -I | 照度传感器量程0~200k电流输出 |
例：照度传感器485接口，型号：NH207Z0～200k-R；
备注：其它量程可以定制。
五、维护和保养
本光照度传感器具有优良设计和功能原理的科技产品，应注意维护和保养。下列建议将帮助您有效地使用保养服务：
使用光照度传感器时请将各连接部位固定牢固，避免仪器的损坏。
