NHZF-E601型水面蒸发器
NHZF-E601型水面蒸发器
NHZF-E601型水面蒸发器
NHZF-E601型水面蒸发器

本产品是由国标GBT11829-1989所描述的适用于水文站、气象站及有关部门用来观测水面蒸发量的E601型系列蒸发器

  • 产品详情
  • 产品资料

一、概述

本产品是由国标GBT11829-1989所描述的适用于水文站、气象站及有关部门用来观测水面蒸发量的E601型系列蒸发器。

本产品的蒸发直径为618mm,和200mm直径的小型蒸发器相比蒸发面积更大,和真实的水面蒸发情况更接近。

二、技术参数

产品名称

水面蒸发器

产品型号

NHZF-E601

主要材质

玻璃钢

蒸发桶

口径

618±2mm

高度

600mm,锥体高度:87mm

整个器高:687mm

器口厚度

10mm,刃口呈40~45里直外斜形

标志线

水面标志线距器口距离75±2mm

溢流孔

溢流孔内径15mm

溢流孔底距离口60mm

水圈

槽宽

200mm

内壁深

137mm

溢流桶

内径

196±1mm(横截面面积300cm2)

器深

400mm

量测装置

音响器电源

DC3V

测杆最小刻度

1mm

量程

70mm或100mm

分辨率

0.1mm

三、部件说明

溢流桶:是一面积为300cm2的圆柱桶,用于积存因暴雨超过蒸发桶本身能容蓄的降雨量,即蒸发桶溢出的水量。

水圈:4个弧形水槽,装置在蒸发桶外周,以减免蒸发桶外环境对蒸发的影响。内壁和蒸发桶紧贴,侧壁互相导通,外壁开有溢流孔。

蒸发桶:是一器口面积为3000cm2的玻璃钢园桶。蒸发桶口缘成里直外斜的刀刃形。在桶壁上装有测针插座,观测时测针插在插座孔中。桶壁刻有红色水面线标志,指示蒸发桶中在加水或取水后水面应保持的高度。红色水面线距器口7.5厘米。桶壁上嵌有溢流管,用橡皮管和溢流桶相连接,以排泄蒸发桶内因暴雨而溢出的水量。

测量装置:应用螺旋测微器原理制成。具有准确、简单、可靠的特点。测微螺杆借助于置紧螺丝固定于刻度盘上,旋动刻度盘带动测微螺杆旋转,使测杆在螺丝套中做轴向移动。整个测针部件安装在蒸发桶外插座孔上。旋转刻度盘,这测针上下移动,使针尖接触水面。支架杆上下绝缘,针尖接触水面前无音响信号,当针尖一触水面,由音响器向工作者报以针尖触水信号,测得蒸发桶内的准确液位。

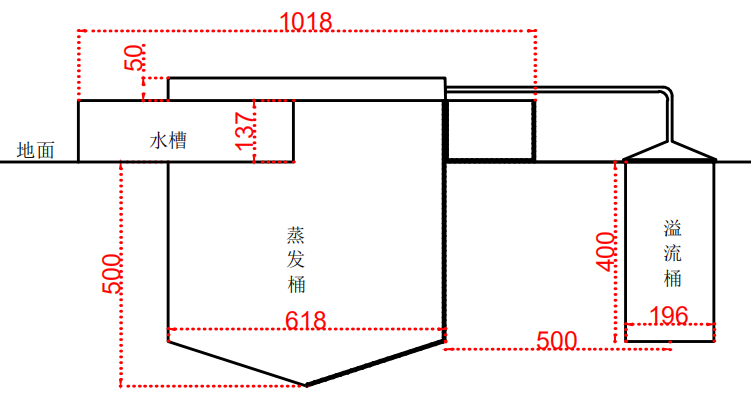

四、外形尺寸


NHZF-E601型水面蒸发器
