雷达流量计是用于测量非标准涵洞、渠道、开口排放的渠道液体流量的仪表

  • 产品详情
  • 产品资料

一、概述

雷达流量计是用于测量非标准涵洞、渠道、开口排放的渠道液体流量的仪表。可广泛用于污水治理流入和排放渠 、 工矿企业化工液体、废水排放渠道、水利工程和农业灌溉用渠道 、泄洪闸门等场合流量测量。

二.仪表的组成

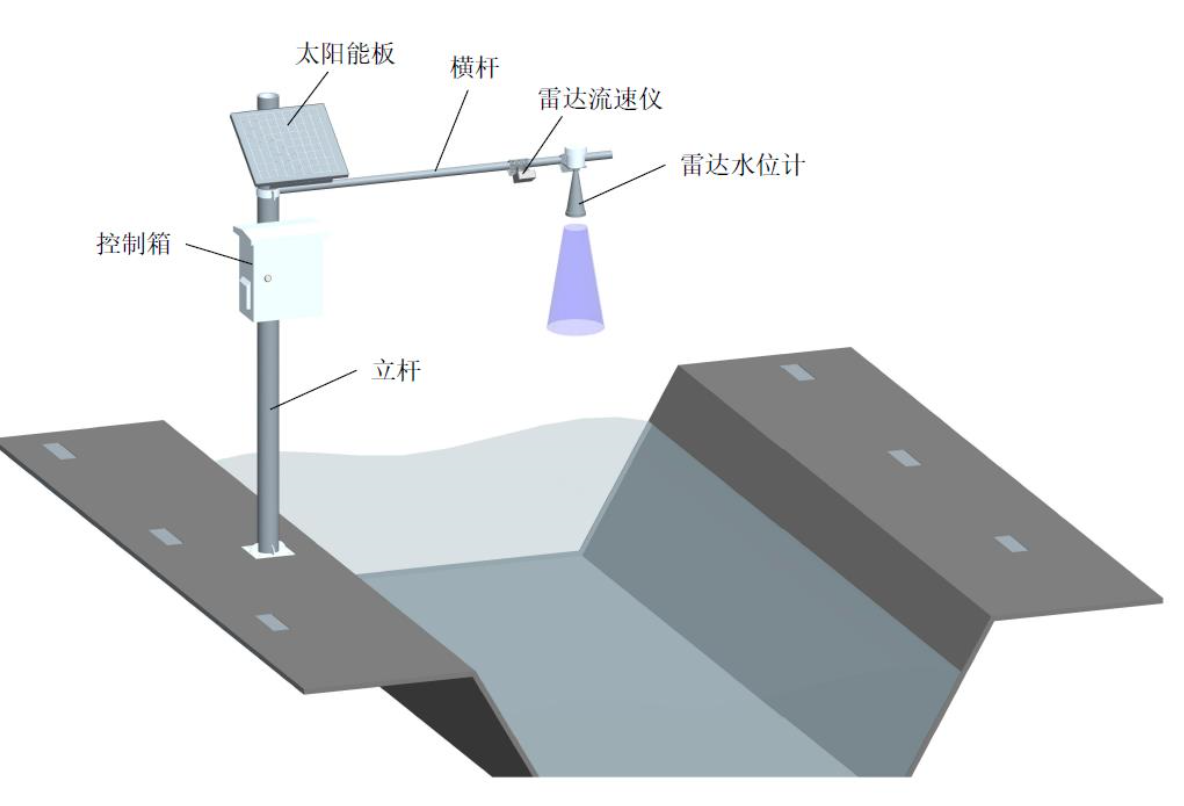

仪表主要分为三个部分:主机、流速传感器、雷达液位计

三、主要技术指标及技术参数

NHLS77雷达明渠流量计

主机:

数据显示192X64液晶屏显示,键盘输入
供电电源AC220V、DC12-36V
整机功耗<20W
显示内容流量、累积流量、流速、液位、信号等
输出信号RS485
环境温度-20—70℃
工作温度-20—70℃
相对湿度10—90%
防护等级IP65
安装方式壁挂式
主机与传感器距离≤200米
主机配备多种接口可以接入各种RTU或者液位计等设备

NHLS77雷达明渠流量计

流速传感器:

测量原理
24G 雷达波
适应能力非接触测量水面流速
测量精度5.0%
流速范围0.2m/s-12m/s
测量渠道宽度流速覆盖范围
环境温度-20—70℃
工作温度-20—70℃
介质温度-20—80℃
防护等级IP65


NHLS77雷达明渠流量计

雷达液位计:

测量精度1.0%
测量范围0.01m---10m或30m
分辨率1.0mm
环境温度-20—70℃
工作温度-20—70℃
介质温度-20—80℃
防护等级IP65
