从天空降落到地面上的雨水,未经蒸发、渗透、流失而在水面上积聚的水层深度,称为降雨量(以毫米为单位),它可以直观地表示降雨的多少。测定降雨量常用的仪器包括雨量筒和量杯。气象观测中取一位小数。

  • 产品详情
  • 产品资料

一、概述

1.降雨量简介

从天空降落到地面上的雨水,未经蒸发、渗透、流失而在水面上积聚的水层深度,称为降雨量(以毫米为单位),它可以直观地表示降雨的多少。测定降雨量常用的仪器包括雨量筒和量杯。气象观测中取一位小数。

2.工作原理

雨水由最上端的承水口进入承水器,落入接水漏斗,经漏斗口流入翻斗,当积水量达到一定高度(比如0.01毫米)时,翻斗失去平衡翻倒。而每一次翻斗倾倒,都使开关接通电路,向记录器输送一个脉冲信号,记录器将雨量记录下来,如此往复即可将降雨过程测量下来。

3.应用场景

广泛应用石油、化工、造船、钢铁等工业现场的气体环境的检测。

4.传感器简介

专用防虫网,防堵水口设计,内置水平仪,双干簧管。可选择落地装、支架装。

5.传感器特点

材质为ABS工程塑料,坚固不易变形,重量轻,便于运输。安装方式灵活,可选择落地装,或支架装。

二、技术参数

型号

NH142

输出方式

I(电流)

U(电压)

R(485)

P(脉冲)

工作电压

8~24V

8~24V

5~24V

无源

功耗

      ≤0.5W

检测方式

翻斗式

分辨率(灵敏度)

0.2或0.1mm可选

工作环境

工作温度

-10℃∽55℃

工作湿度

<90%RH

防护等级

IP65

尺寸

246*246*319

材质

ABS工程塑料

三、选型表

型号

输出信号

NH142

I3

三线电流

U

电压输出

R

485

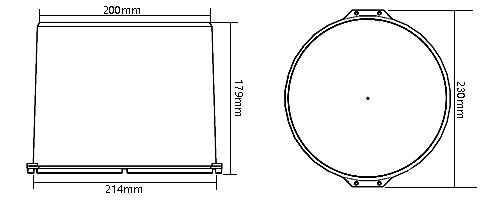

四、产品尺


NH142降雨量传感器

 五、固定方式

三足固定安装于平面,三个支角上各有一顶丝,主要起到调节平衡的作用。在地面安装时,为避免雨水的侵入,应该安装在离地面比较高的位置。另外也可以用于支架安装。

六、使用注意事项

1. 使用前请先完整阅读本说明书;

2. 不按线序接线,可能造成该设备及连接该设备的仪器损坏;

3. 输入电源超过该设备的最大接入电源时,将造成该设备的损坏;

4. 切勿带电接线,接线完毕检查无误后方可通电;

5. 使用时不要随意改动产品出厂时已焊接好的元器件或导线;

6. 传感器属于精密器件,用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面,以免损坏产品;

7. 请检查包装是否完好,并核对产品型号是否与选型一致;

8. 请保存好检定证书和合格证,维修时随同产品一同返回。
